概述

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

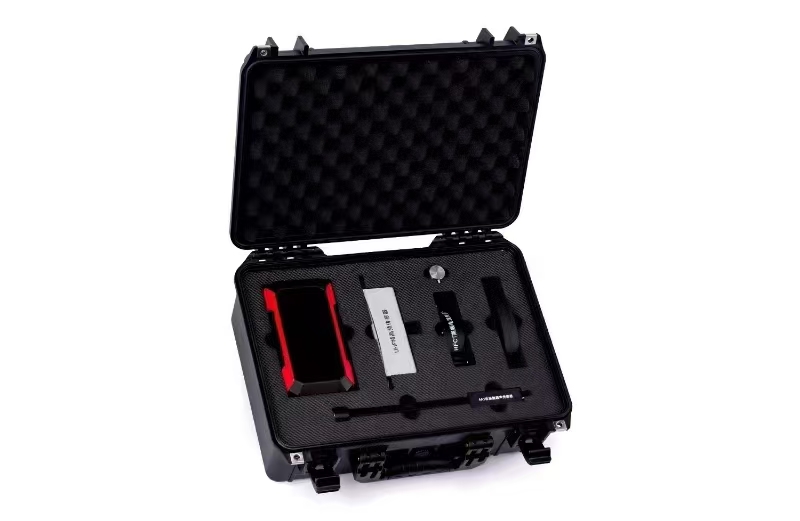

此设备我公司研制的一种多功能的手持局放检测仪器，其基于地电波、超声波、特高频及高频电流检测方法，用来测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。通过以下几项指标来衡量电气设备的放电程度：

局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中（dB）来表征局部放电的强度。

局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

设备携带方便，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障

参数指标

TEV 测量		AE 测量
测量范围	0dB~60dB	测量范围	0dB ~ 60dB
分辨率	0.1dB	分辨率	0.1dB
精度	±1dB	精度	±1dB
每周期脉冲	1400	频率范围	20~200 kHz
测量频带	3~100MHz
AA 、AA1、AA2测量		UHF测量
测量范围	0dB~60dB	检测频段	300~2000MHz
分辨率	0.1dB	测量范围	0dB~60dB
精度	±1dB	灵敏度	＜1dB
传感器中心频率	40 kHz	传感器频段	300~2000MHz
HFCT 测量
传感器传输阻抗	5mV/mA
检测频率	1~30MHz
分辨率	0.1dB
灵敏度	≤50pC
硬件
外壳	ABS
显示	4.3 寸RGB液晶屏分辨率800*480
采样精度	12bit
同步方式	内同步
连接器	USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔外部传感器输入接口
耳机	8 欧姆
SD 卡	标配 16G~64G
内置电池	3.7V/10000mAh 锂电池
工作时间	约 12 小时
充电器	DC 5V/3A
使用温度	-20~50℃
湿度	20%~85% 相对湿度
体积、重量	21010035(mm) 0.4KG(主机)
