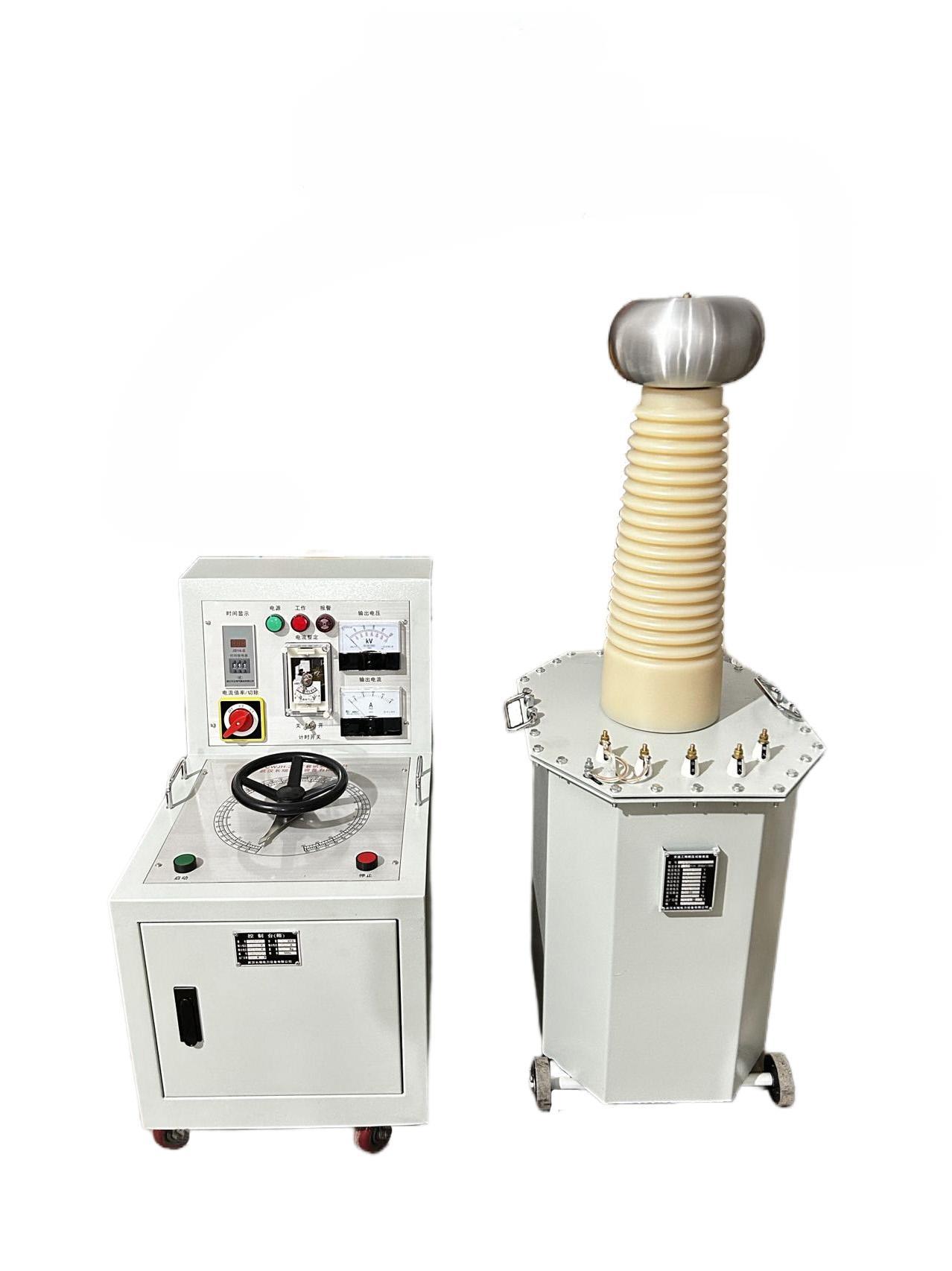

工频耐压试验装置

产品简介：

产品型号：RDYD 10/100

更新时间：2025-06-16

厂商性质：

访问量：5

服务热线

13807138986

立即咨询

产品列表

Product List

相关文章

articles

产品介绍

一、操作台

简介：

操作台（或称控制台）是高压试验变压器的配套设备。与试验变压器一起作耐压和泄漏试验。本产品符合电力行业标准:DL/T848.2-2004。

主要特点

工频耐压试验装置产品具有外形美观、体积小、重量轻、操作简单、使用维修方便等特点。

本系列操作台是由接触式调压器及控制、保护、测量、信号电路组成。通过接入220V/380V工频电源，调节调压器的输出电压（即试验变压器的输入电压）取得所需要的试验高电压（被试品的耐压值）。

技术参数

调压器	电源			输出
容量（KVA）	相数	电压（V）	频率（HZ）	电压（V）	电流（A）
7	1/2	220	50	250	28
10	2	380	50	430	23.3
14	2	380	50	430	32.6
20	2	380	50	430	46.5
30	2	380	50	430	69.8
40	2	380	50	430	93
50	2	380	50	430	116.2
100	2	380	50	430	263

二、变压器

简介：

试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

产品符合标准 DL/848.2～2004工频耐压试验装置

技术参数

1.交流试变技术参数

型号	容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	低压输入		变比	温升℃ 30分钟
型号	容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	V	A	变比	温升℃ 30分钟
YDJ-1.5	1.5	50	30	200	7.5	500	10
YDJ-3	3	50	60	200	15	500	10
YDJ-5	5	50	100	200	25	500	10
YDJ-10	10	50	200	220/380	50/26	500	10
YDJ-20	20	50	400	380	53	500	10
YDJ-30	30	50	600	380	79	500	10
YDJ-40	40	50	800	380	105	500	10
YDJ-50	50	50	1000	380	132	500	10
YDJ-5	5	100	50	200	25	1000	10
YDJ-10	10	100	100	200/380	50/26	1000	10
YDJ-20	20	100	200	380	53	1000	10
YDJ-30	30	100	300	380	79	1000	10
YDJ-40	40	10	400	380	105	1000	10
YDJ-50	50	100	500	380	132	1000	10
YDJ-100	100	100	100	500	263	1000	10
YDJ-150	150	100	1500	500	300	1000	10
YDJ-200	200	100	2000	500	400	1000	10
YDJ-250	250	100	2500	380	500	1000	10
YDJ-20	20	150	133	380	53	1500	10
YDJ-30	30	150	200	380	79	1500	10
YDJ-50	50	150	333	380	132	1500	10
YDJ-100	100	150	666	500	263	1500	10
YDJ-150	150	150	1000	500	300	1500	10
YDJ-200	200	150	1333	500	400	1500	10
YDJ-250	250	150	1666	380	500	1500	10
YDJ-30	30	200	150	380	79	2000	10
YDJ-50	50	200	250	380	132	2000	10
YDJ-100	100	200	500	380	263	2000	10
YDJ-150	150	200	750	500	300	2000	10
YDJ-200	200	200	1000	500	400	2000	10
YDJ-250	250	200	1250	500	500	2500	10
YDJ-30	30	250	120	380	79	2500	10
YDJ-50	50	250	200	380	132	2500	10
YDJ-100	100	250	400	380	263	2500	10
YDJ-150	150	250	600	500	300	2500	10
YDJ-200	200	250	800	500	400	2500	10
YDJ-250	250	250	1000	500	500	2500	10

注：100KVA及以上的输入电压可提高到3000V或者由用户提出。
