简介：

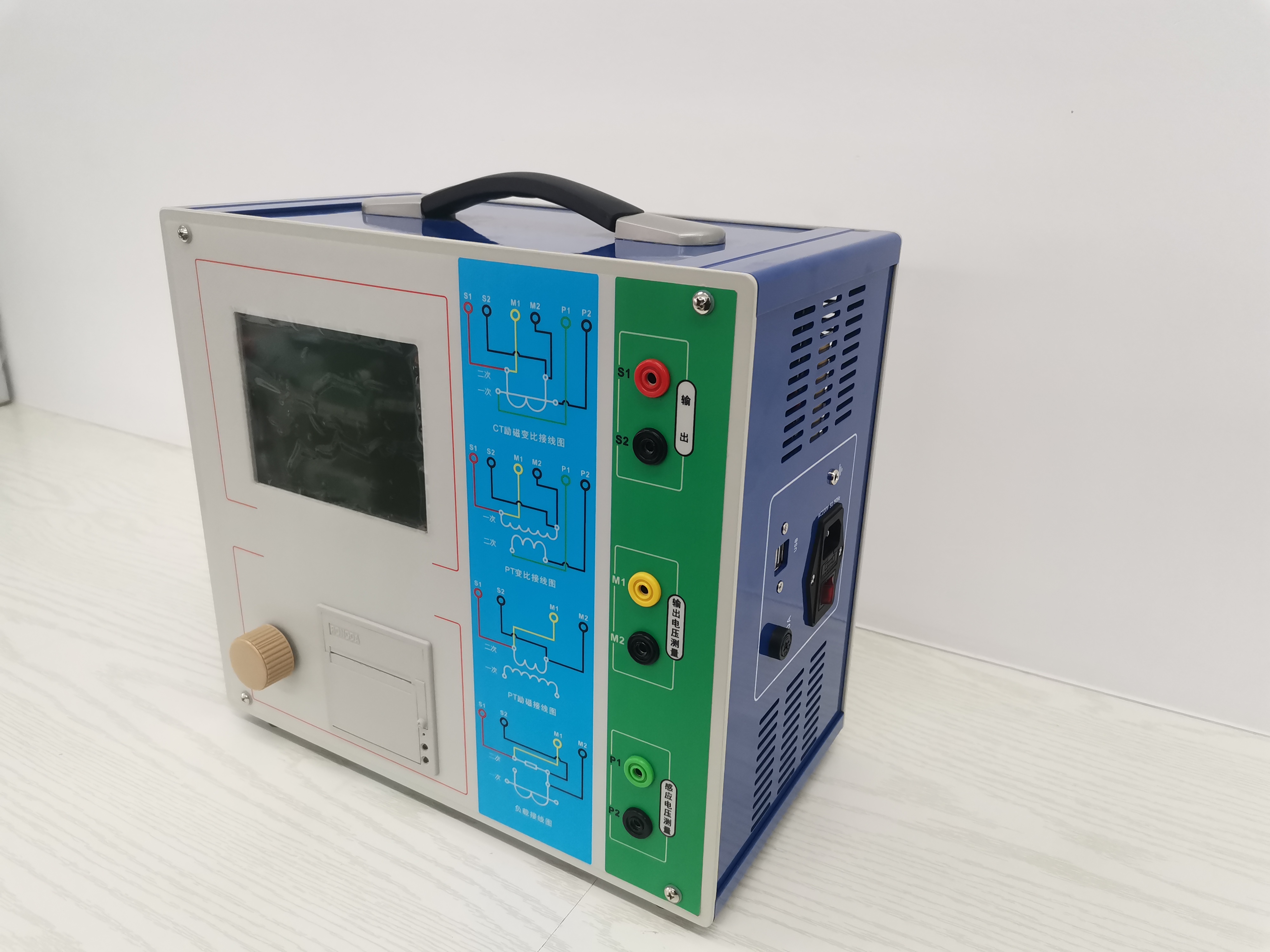

RDHG-201P互感器综合试验仪是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于水平，是电力行业用于互感器的专业测试仪器。
★ 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于保护类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
★ 测试满足GB20840.1（IEC60044-1）、GB20840.2(IEC60044-6) 、GB20840.3等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
★ 基于低频法测试原理，能应对拐点高达45KV的CT测试。
★ 界面友好美观，全中文图形界面。
★ 装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
★ 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
★ 易于携带，装置重量<9Kg。
RDHG-201P互感器综合试验仪 | ||
测试用途 | 保护类CT，保护类PT | |
输出 | 0~180Vrms，12Arms，36A（峰值） | |
CT变比 测量 | 范围 | 1~40000 |
精度 | ±0.2% | |
PT变比 测量 | 范围 | 1~40000 |
精度 | ±0.2% | |
相位测量 | 精度 | ±5min |
分辨率 | 0.5min | |
二次绕组电阻测量 | 范围 | 0~300Ω |
精度 | 2%±2mΩ | |
交流负载测量 | 范围 | 0~300VA |
精度 | 2%±0.2VA | |
输入电源电压 | AC220V±10%，50Hz | |
工作环境 | 温度：-10οC~50οC， 湿度：≤90% | |
尺寸、重量 | 尺寸340mm x220mmx330mm 重量<9kg | |
铝合金箱尺寸 | 430mm x270mm x500mm | |
