简介

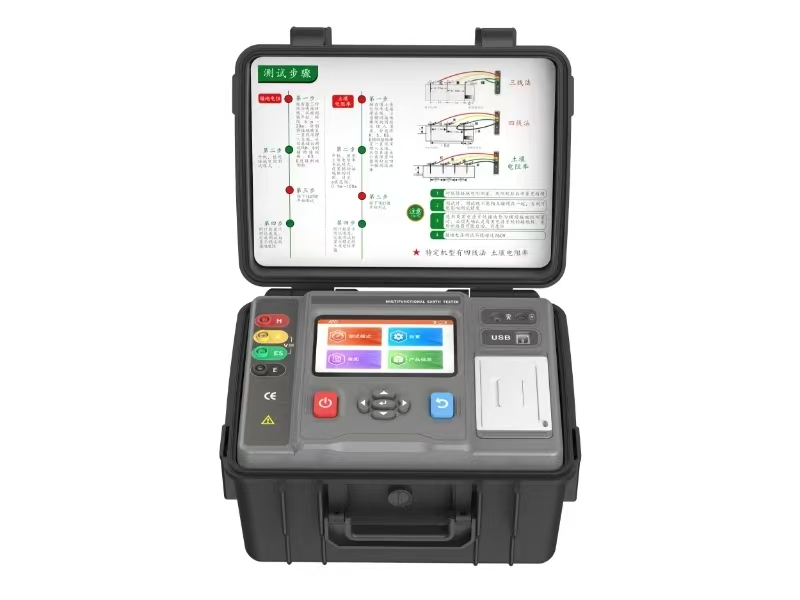

多功能接地电阻测试仪又叫接地电阻测试仪。其集合多种测量方法于一体的高级接地电阻测试仪，该仪表除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的功能。通过微处理器控制精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻测试。采用大口径电流钳设计，利用双钳测量技术，无需打辅助地极、无需将接地体与设备隔离，实现了在线测量。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。

多功能接地电阻测试仪由微处理器控制，可精准检测接地电阻、土壤电阻率、接地电压、直流电压、直流电阻和交流电流。其使用了快速滤波技术可将干扰减至最小。同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值。同时存储500组数据，通过蓝牙连接手机APP，或通过USB连接电脑上位机，实现无线或有线远程测量、读取历史数据、导出报表分析等功能。具有数值保持及智能报警提示等功能。

各模式量程、精度、分辨率

测量功能	测量范围	精度	分辨率
二三四线法测量接地电阻(Re)	0.000Ω～19.999Ω	±1.5%rdg±70dgt	0.001Ω
	20.00Ω～199.99Ω		0.01Ω
	200.0Ω～1999.0Ω		0.1Ω
	2.000kΩ～19.999kΩ		1Ω
	20.00kΩ～200.00kΩ		10Ω
直流电阻(R—)	0.000Ω～19.999Ω	±1.5%rdg±70dgt	0.001Ω
	20.00Ω～199.99Ω		0.01Ω
	200.0Ω～1999.9Ω		0.1Ω
	2.000kΩ～19.999kΩ		1Ω
	20.00kΩ～200.00kΩ		10Ω
选择法测量接地电阻(Re)	0.00Ω～20.00Ω	±2%rdg±30dgt	0.01Ω
	20.0Ω～200.0Ω		0.1Ω
	0.200kΩ～3.000kΩ		1Ω
双钳法测量接地电阻(Re)	0.00Ω～9.99Ω	±10%rdg±10dgt	0.01Ω
	10.0Ω～99.9Ω	±10%rdg±10dgt	0.1Ω
	100Ω～200Ω	±15%rdg±10dgt	1Ω
土壤电阻率(ρ)	0.00Ωm～99.99Ωm	ρ=2πaR (注2)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9999kΩm		1kΩm
交流电压	0.000～9.999V	±1.5%rdg±50dgt	0.001V
	10.00～99.99V		0.01V
	100.0～750.0V		0.1V
交流电流	0.00mA～9.99mA	±2%rdg±50dgt	0.01mA
	10.00mA～99.99mA		0.01mA
	100.0mA～999.9mA		0.1mA
	1.000A～9.999A		1mA
	10.00A～99.99A		10mA
	100.0A～999.9A		0.1A
直流电压	0.000～9.999V	±1.5%rdg±50dgt	0.001V
	10.00～99.99V		0.01V
	100.0～999.9V		0.1V
温度特性	温度特性：使用温度范围内加上测试精度×0.1/℃。(18℃到28℃以外) 例如8℃时：±0.2%rdg±10dgt(基本精度)+0.1×10(温差)×（0.2%rdg+10dgt） = ±0.4%rdg±20dgt
